產品描述：

XGN-12箱式固定交流金屬封閉開關設(簡稱“開關設備”)，適用于額定電壓為3.6～12kV、50Hz，額定電流630A~3150A三相交 流單母線、雙母線、單母線帶旁路系統，作為接受和分配電能之用。可滿足各種類型發電廠、變電站(所)及工礦企業的使用要 求。本 產 品 符 合 國 家 標 準GB3906《3~35kV交 流 金 屬 封 閉 開 關 設 備 》 、IEC60298《 交 流 金 屬 封 閉 開 關 設 備 和 控 制 設 備 》 、 及 DL/T402、DL/T404標準，達到“五防”閉鎖要求。

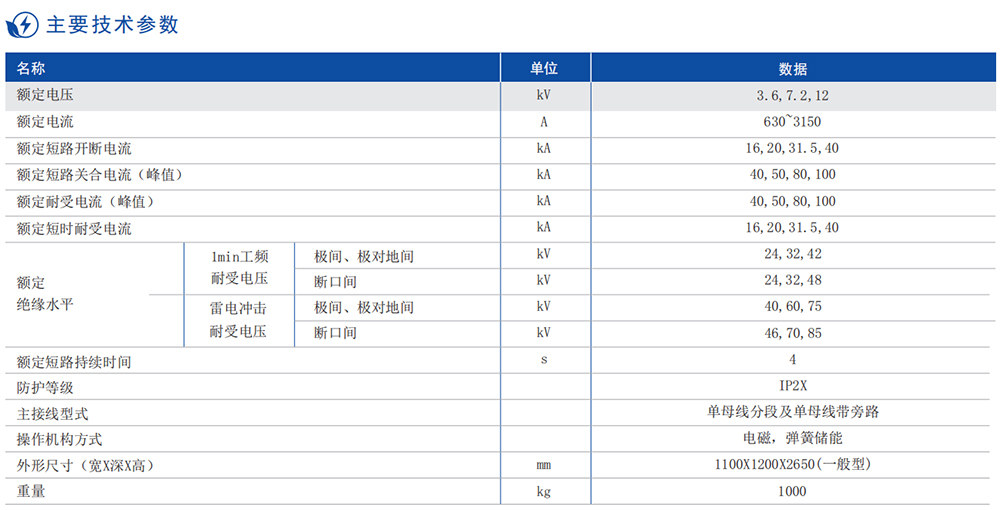

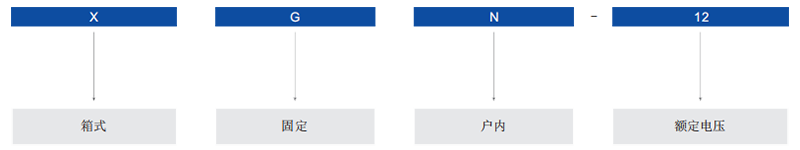

產品型號及含義：

使用條件：

● XGN-12開關柜為金屬封閉箱式結構,柜體骨架由角鋼焊接而成,柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室 之間用鋼板隔開。

● 斷路器室在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子 與電流互感器連接，電流互感器與下隔離開關的接線端子連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可 通過排氣通道將壓力釋放。

● 母線室在柜體后上部，為了減少柜體高度，母線呈品字形排列，以7350N抗彎強度的瓷質絕緣子支持，母線上隔離開關接 線端子相連接，相鄰兩柜母線室之間可隔離。

● 電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主結線為聯絡方案時，本 室則為聯絡電纜室。繼電器室在柜體上部前方，室內安裝板可安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀 表、信號元件等二次元件，頂部還可布置二次小母線。

● 斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器室的二 次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端,在斷路器室裝有照明燈。前門的下 方設有與柜寬方向平行的接地銅母線，其截面為4X40mm。

● 機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路器，防止誤入帶電間隔；防止帶電合接地開關；防止帶接地 刀合閘，開關柜采用相應的機械連鎖，機械連鎖的動作原理如下：

○ 停電操作(運行一檢修)：開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門已鎖好，并處于帶電運行 之中，這時的小手柄處于工作位置。先將斷路器分閘后，再將小手柄扳到“分?jǐn)嚅]鎖”位置，這時斷路器不能合閘，將操作 手柄插入下隔離的操作孔內從上往下拉，拉到下隔離分閘位置，將手柄拿下，再插入上隔離操作孔內，從上往下拉，拉到上 隔離分閘位置，再將操作手柄拿下，插入接地開關操作孔內，從下往上推，使接地開關處于合閘位置，這時可將小手柄扳至 “檢修”位置。可先打開前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路器室及電纜室進行維護和檢修。

○ 送電操作(檢修一運行)若已檢修完畢，需要送電，其操作程序如下：將后面關閉，鑰匙取出后關前門，將小手柄從“檢 修”位置扳到“分?jǐn)嚅]鎖”位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接 地開關處于分閘位置，將操作手柄拿下，再插入上隔離的操作孔內，從下向上推，使上隔離處于合閘位置，將操作手柄拿下， 插入下隔離的操作孔內，從下向上推，使下隔離處于合閘位置，取出操作手柄，將小手柄扳至工作位置，可將斷路器合閘。
