產品描述：

隨著社會的不斷發展進步，我國城市電網發生了巨大變化，大多數城市已形成或正在形成眾多的用電負荷密集區。過去那種從變電站12kV線路（或分支線路）到直接用戶的供電模式已經難以滿足城市發展的要求。因而產生了一種新的供電方式，通過開閉所向用戶供電。但是隨著城市密集化的加劇，原有的一些土建型開閉所已受到土地和城市規劃的限制，因此出現了一種更加先進、實用的戶外智能化開閉所（戶外環網箱）。此開閉所無需土建而且占地面積少，配置非常靈活、供電方式更加可靠、建設安裝、調試時間大為縮短，總體造價降低。

  隨著現代工業的發展，對電氣控制設備自動化和智能化程度越來越高，利用現代電子技術、傳感器技術、通信技術、計算機網絡技術，將電力設備在正常及事故狀況下的監測、保護、控制、計量等集成化，達到良好的管理，已成為一種必然趨勢和發展方向。

  智能化開閉所（戶外環網箱）是采用和借鑒國外的先進技術，將12kV開關柜、斷路器、負荷開關、電流電壓互感器、12kV電源PT、故障指示器、開閉所DTU、通信控制終端（CCU）、12kV計量及自動抄表、USP電源及指示登記表等安裝高度好裝入一個可移動、密封防潮的不銹鋼箱體內，從而實現了城市配電網中一、二次系統的集成化、裝配的模塊化，縮短了建設周期，大大地提高了南京市電網運行的可靠性。

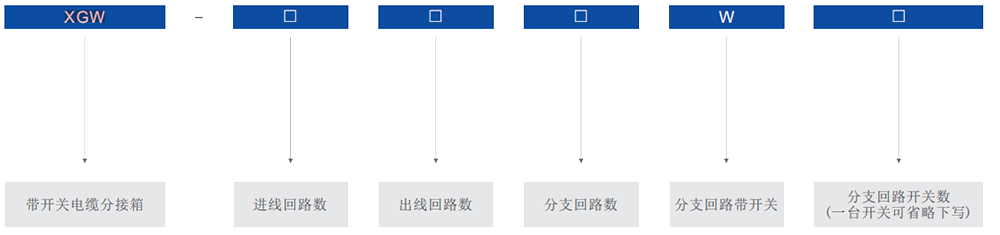

產品型號及其含義：

箱式開閉所中負荷開關采用三工位SF6負荷開關，SF6負荷開關的電氣壽命應達到E3級求；斷路器的電氣壽命應達到E2級要求。

1、在PT柜、計量柜等采用空氣絕緣的開關柜內采取防凝露措施（柜內裝凝露控制器），如加裝電阻加熱器（帶控制開關）；

2、單元式SF6環網柜氣包的相對壓力不應超過1.4bar。整個充氣殼體應當滿足IEC60298中規定的“密閉壓力系統”的要求，年漏氣不大于1%，30年免維護，且不需要重新充氣。通過SF6壓力表可以監視SF6氣室內氣體的壓力；

3、熔斷器熔絲額定電流應與負荷進行匹配，熔斷器參數為：額定電壓12kV，額定開斷電流（有效值）63kA。用于配變保護用開閉所應既能熔斷脫扣，也能容易實現電動脫扣；

4、箱式開閉所應具備完善的五防聯鎖功能。

通過機構聯鎖裝置的控制，操作完全達到以下五防聯鎖功能：

a）防止誤分誤合斷路器（負荷開關）；

b）防止帶負荷分合隔離開關；

c）防止帶電掛（合）接地線（接地開關）；

d）防止帶接地線（接地開關）合斷路器（負荷開關、隔離開關）；

e）防止誤入帶電間隔；

5、采用全封閉式結構，開關柜主要由氣室、電纜室、機構室（二次室）等隔室構成。電纜接頭至電纜引入處（孔或固定箍）距離2370mm，內套管、支持絕緣件采用環氧樹脂材料，其爬電比距220mm/kV。相間聯接采用銅母線，接地匯流母線采用銅母線，截面的選擇應滿足GB3906的要求；

6、機構箱面板安裝具有驗電功能的帶電指示器，方便更換，并可以外接二次核相儀；

7、箱式開閉所一次線路模擬牌標識清晰；

8、內部安裝的高壓電器組件，如：SF6負荷開關、斷路器、互感器、避雷器等，均具有耐久而清晰的銘牌。銘牌應安裝在運行或檢修時易于觀察的位置；

9、開閉所配置二次室或控制箱，具有與操作機構配套的二次回路?？膳渲檬謩?電動操作機構，并預留電動操作功能。預留遙控、遙信接口，以適應遠方監控需要，還應具有短路故障指示器，滿足相間短路、單相故障接地指示要求，并具有開關量輸出功能。環網柜內端子要求使用防塵阻燃型產品。CT的二次電線截面為銅芯2.5平方毫米，回路中安裝電流測試盒。電壓、控制電線截面為銅芯1.5平方毫米。

10、下柜門帶觀察窗，采用阻燃材料制成；

11、箱式開閉所在柜前完成電纜的安裝和維護，可以靠墻安裝；

12、負荷開關采用三工位結構，前面板上具有直觀的位置指示。三工位開關的接地開關和負荷開關/隔離開關具有分別的操作手柄插孔；

13、箱式開閉所結構具有防止內部故障燃弧時發生傷害操作人員人身的功能：隔室有金屬隔板，防止事故擴展；氣室有壓力釋放區；柜體后部有壓力釋放板；

14、負荷開關及操作機構的安裝尺寸統一，相同部件、易損件和備品、備件具有互換性；

15、箱式開閉所氣室采用3mm優質304不銹鋼板焊接成型，柜體采用覆鋁鋅鋼板（除通風、排氣口、觀察窗外）制作，鋼板厚度不小于2mm，有足夠的機械和耐火強度；

16、帶電主回路的一切組件均安裝在氣室內，到的防護等級應滿足IP67的要求，柜體滿足IP4X的要求；

17、供起吊用的吊環（左右各一只）位置設置合理，應使懸吊中的開關設備保持水平，吊鏈與任何部件之間不得有摩擦接觸，避免在吊裝過程中劃傷箱體表面噴涂層；

18、沿所有箱式開閉所的整個長度延伸方向，應設有專用的接地匯流母線，如果是銅質的，其電流密度在規定的接地故障時，不應超過200A/mm2，但最小截面不得小于30mm2，該接地導體應設有與接地網相連的固定連接端子，并且有明顯的接地標志。如果接地導體不是銅質的，也應滿足銘牌規定的峰值耐受電流和短時耐受電流的要求。殼體接地接觸面積應滿足要求，接地螺釘?shù)闹睆讲坏眯∮?2mm，接地點應標有“接地”字樣或其他接地符號；

19、氣室中母線選用銅質材料，母線分段柜內分支引線截面與主母線相同；主母線及分支母線（含連接部分）外表面宜采用有機絕緣，即母線小室及電纜小室內母線不得有裸露部分電纜接線端子除外）；

20、ＳＦ６負荷開關的其它要求用有機絕緣，即母線小室及電纜小室母線不得有裸露部分（電纜接線端子除外）；

21、ＳＦ６負荷開關的其它要求：

負荷開關滅弧介質和絕緣介質為ＳＦ６氣體；

每個獨立的ＳＦ６氣室一般應裝設能顯示內部氣壓的裝置，該裝置應能夠明確顯示設備安全運行的氣壓范圍。

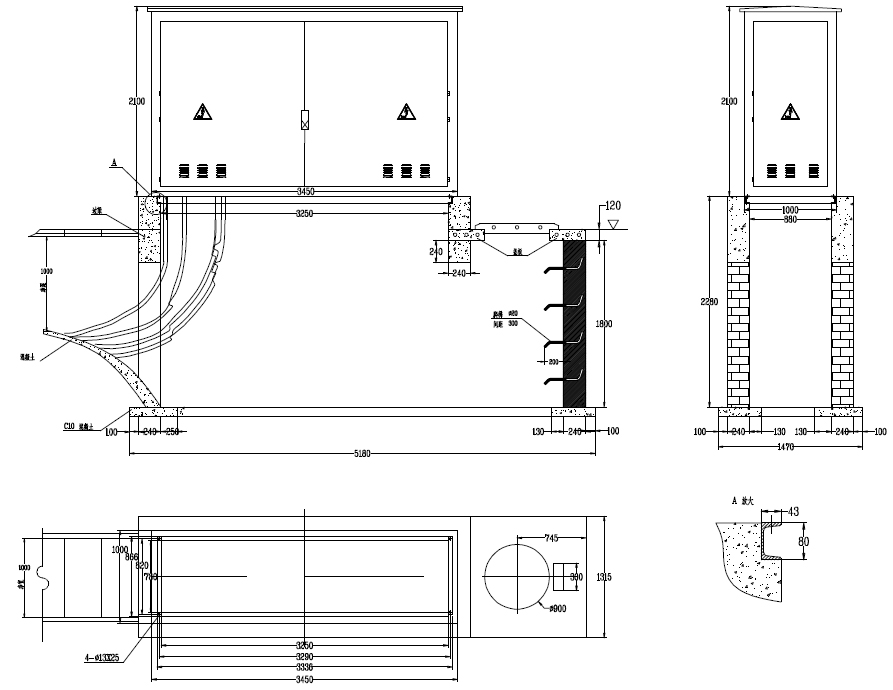

說明：

１、磚墻Ｍ５水泥砂漿徹筑，里邊及地面上的外邊以１：２．５水泥砂漿抹面；

２、底層在地下水位以下時做防水處理，否則做滲水處理；

３、過梁采用０６鋼筋及砼２０制作；

４、８＃槽鋼基座加工組焊后。進行防腐處理（用戶確定防腐方式）；

５、8#槽鋼基座旋轉基礎槽口，用拉筋及砼固定；

６、用戶可以根據施工現場具體情況不制作電費井（虛線眶內部分）
